- Stock: Auf Lager
- Modell: CC-022
Duale AHD-Rückfahrkamera mit zwei einstellbaren Objektiven
Die duale VESTYS Rückfahrkamera kombiniert zwei separate AHD-Kameras in einem kompakten und robusten Gehäuse. Jedes Objektiv kann individuell eingestellt werden, sodass mit einer Kamera der Bereich unmittelbar hinter dem Fahrzeug und mit der zweiten Kamera der weiter entfernte Bereich hinter dem Fahrzeug, Anhänger oder der Arbeitsmaschine überwacht werden kann.
Dank der hohen Auflösung von AHD 1080p, des breiten Betrachtungswinkels von 120° und der hohen Schutzart IP69K eignet sich die Kamera insbesondere für Transporter, Wohnwagen, Wohnmobile, Nutzfahrzeuge, LKW, Busse, Traktoren sowie Bau- und Landmaschinen.
Zwei separate Kameras in einem Gehäuse
Der größte Vorteil der Kamera sind die zwei unabhängig voneinander einstellbaren Objektive. Anstatt zwei separate Kameras montieren zu müssen, erhalten Sie zwei unterschiedliche Ansichten von nur einem Montagepunkt aus.
Eine Kamera kann beispielsweise nahezu senkrecht nach unten auf die Stoßstange, die Anhängerkupplung oder den unmittelbaren Bereich hinter dem Fahrzeug ausgerichtet werden, während die zweite Kamera den weiter entfernten Bereich hinter dem Fahrzeug überwachen kann. Der Unterschied zwischen den Einstellungen der einzelnen Objektive kann etwa 80° betragen, wodurch das System eine sehr hohe Flexibilität bei der Einstellung des gewünschten Bildausschnitts bietet.
Ideal zur Überwachung des nahen und entfernten Bereichs
Die duale Ausführung ist insbesondere bei größeren Fahrzeugen praktisch, bei denen eine einzige Ansicht häufig nicht ausreicht. Die Kamera kann beispielsweise zur gleichzeitigen Überwachung der Stoßstange und des Bereichs hinter dem Fahrzeug oder zur Kontrolle eines Anhängers, einer Anhängerkupplung oder des Arbeitsbereichs einer Maschine verwendet werden.
Die beiden Kameras können das Rückwärtsfahren, Einparken und präzise Manövrieren auf engem Raum deutlich erleichtern.
AHD-Bild mit bis zu 1080p
Die Kamera unterstützt das Bildformat AHD 1080p bei 25 fps. Im Vergleich zu herkömmlichen Rückfahrkameras liefert die AHD-Technologie ein feineres und detailreicheres Bild, wodurch Gegenstände und Hindernisse hinter dem Fahrzeug besser erkennbar sind.
Hinweis: Die Kamera verwendet ein AHD-Videosignal und muss daher an einen Monitor oder ein Anzeigegerät angeschlossen werden, das AHD-Auflösung unterstützt.
Breiter Betrachtungswinkel von 120°
Jede der beiden Kameras bietet einen Betrachtungswinkel von etwa 120°. Der breite Bildausschnitt ermöglicht nicht nur die Überwachung des Bereichs direkt hinter dem Fahrzeug, sondern auch der Umgebung, was das Manövrieren mit größeren Fahrzeugen oder Arbeitsmaschinen erleichtert.
Sichtbarkeit auch bei schlechten Lichtverhältnissen
Beide Objektive verfügen über eine eigene LED-Beleuchtung. Die Kamera erreicht eine Lichtempfindlichkeit von etwa 0,01 Lux bei Verwendung von 4 LEDs und kann dadurch auch bei schwacher Umgebungsbeleuchtung ein gut nutzbares Bild liefern.
Die zusätzliche Beleuchtung ist insbesondere beim Rückwärtsfahren bei Nacht, in Lagern, Hallen, auf Betriebsgeländen oder an Orten ohne ausreichende Straßenbeleuchtung von Vorteil.
Robuste Ausführung mit IP69K
Die Kamera ist auch für anspruchsvolle Außenbedingungen vorgesehen. Die Schutzart IP69K gewährleistet eine hohe Widerstandsfähigkeit gegen Staub, Wasser und intensive Wasserstrahlen. Dadurch eignet sich die Kamera auch für Fahrzeuge und Maschinen, die regelmäßig bei Regen, Schlamm oder in staubiger Umgebung eingesetzt werden.
Das robuste Kameragehäuse schützt die Optik gleichzeitig vor den üblichen mechanischen Einwirkungen während des Fahrzeugbetriebs.
Kompakte Abmessungen und stabile Montage

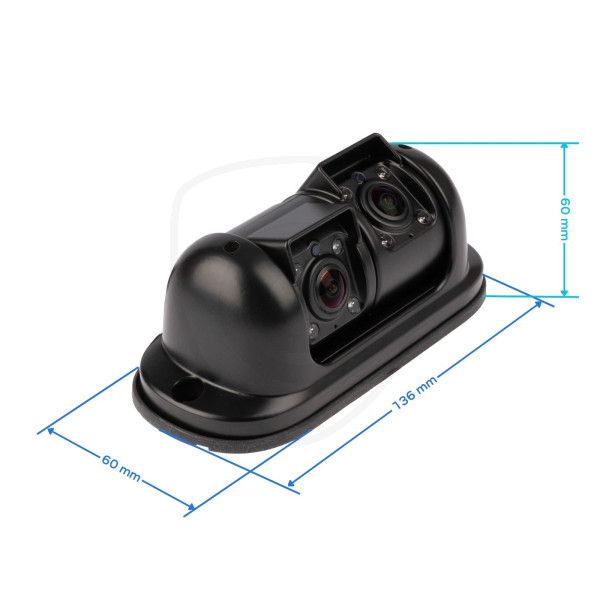

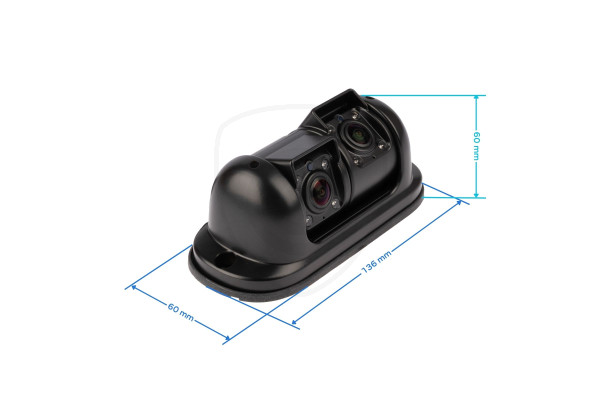

Die gesamte Doppelkamera misst etwa 136 × 60 × 69 mm. Die Montageplatte ermöglicht eine feste Verschraubung am Heck des Fahrzeugs, am Dach, an einem Aufbau, Anhänger oder an einer Arbeitsmaschine.
Der untere Teil ist als gemeinsame Montagebasis ausgeführt, sodass trotz der zwei separaten Objektive nur ein einziger Montagepunkt am Fahrzeug erforderlich ist.
Separates Bild von beiden Kameras
Jedes Objektiv liefert ein separates Videosignal. Die Kamera kann daher beispielsweise an einen Monitor mit zwei Kameraeingängen oder an einen QUAD-Monitor angeschlossen werden, der mehrere Kamerabilder gleichzeitig darstellen kann.
Dadurch können Sie zwischen den einzelnen Ansichten umschalten oder diese bei Verwendung eines geeigneten Monitors gleichzeitig anzeigen lassen. Diese Lösung ist besonders praktisch, wenn Sie sowohl den nahen als auch den weiter entfernten Bereich hinter dem Fahrzeug ständig im Blick behalten möchten.
Sicherer Anschluss der Kamera

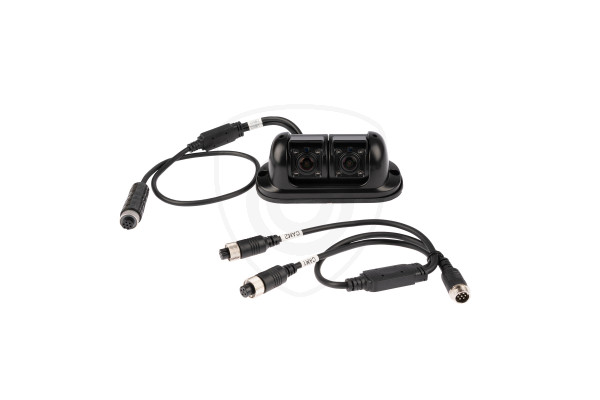

Die Kamera verwendet 4-PIN-Stecker, über die sowohl das Videosignal als auch die Stromversorgung über eine einzige Kameraleitung übertragen werden. Zum Anschluss gehört ein Verteilerkabel für die separate Verbindung der beiden Kameraausgänge.
Für einen störungsfreien Betrieb empfehlen wir hochwertige geschirmte Verlängerungskabel und einen mit AHD-Kameras kompatiblen Monitor. Wenn Sie die Kamera an einen Monitor mit einem anderen Eingang als 4-PIN anschließen möchten, empfehlen wir die Verwendung eines geeigneten Adapterkabels aus unserem Sortiment.
Stromversorgung der Kamera – 12 V vom Monitor
Die Kamera ist für eine Versorgung mit DC 12 V ausgelegt und wird bei einer üblichen Installation direkt über den kompatiblen Monitor und das 4-PIN-Kamerakabel mit Strom versorgt. Eine separate Stromleitung zur Kamera ist daher nicht erforderlich.
Wenn jedoch ein Monitor oder Kamerasystem verwendet wird, das am Kameraausgang keine 12 V bereitstellt, oder wenn die Kamera in einem Fahrzeug mit einer anderen Spannung, beispielsweise 24 V, installiert wird, muss ein geeigneter DC-DC-Spannungswandler / 12-V-Adapter verwendet werden.
Schließen Sie die Kamera nicht direkt an eine Spannung von mehr als 12 V an. Vor der Montage empfehlen wir, die Ausgangsspannung des Monitors oder des Stromkreises zu überprüfen, an den die Kamera angeschlossen wird.
4-PIN-Anschluss
Geeignet für Nutz- und Arbeitsfahrzeuge
Die Dual-Kamera eignet sich insbesondere für Transporter, Wohnwagen, Wohnmobile, Nutzfahrzeuge, LKW, Busse, Traktoren, Mähdrescher, Baumaschinen, Radlader, Bagger, Gabelstapler, Anhänger und Auflieger.
Sie eignet sich überall dort, wo von einem einzigen Montagepunkt aus zwei unterschiedliche Bereiche überwacht werden sollen und eine herkömmliche Kamera mit einem festen Betrachtungswinkel keine ausreichende Übersicht bietet.
Funktionen und Eigenschaften der Kamera:
Kameraauflösung:
Die Kamera ist als analoge hochauflösende Variante (AHD) mit 720p oder 1080p erhältlich. Eine Kamera mit AHD-Auflösung kann ausschließlich an einen hochauflösenden Monitor bzw. einen Monitor mit Unterstützung für AHD-Kameras angeschlossen werden.
Hochwertige Optik und Weitwinkelansicht:
Die äußere und innere Linse der Kamera besteht aus Glas, wodurch eine präzise Bilddarstellung sowie eine hohe Widerstandsfähigkeit gegen mechanische Beschädigungen gewährleistet werden. Die Kameras erfassen mit einem Betrachtungswinkel von bis zu 120° nahezu den gesamten Parkbereich.
Wasserdichtigkeit:
Die Kamera verfügt über eine hohe Wasserdichtigkeit gemäß IP69 (vollständige Staubdichtigkeit sowie Schutz gegen Regen und Spritz- bzw. Druckwasser).
Robuste Ausführung:
Für die Konstruktion der Kamera werden moderne Materialien verwendet, die für eine lange Lebensdauer sorgen. Die hohe Widerstandsfähigkeit der Kamera wird außerdem durch gehärtetes Glas, hochwertige Dichtungen und rostfreie Schrauben mit Korrosionsschutz gewährleistet.
Geschirmte Kabel:
Für die Kamera bieten wir geschirmte Kabel in verschiedenen Längen an. Da das Videosignal über eine relativ lange Kabelstrecke übertragen wird, ist die Verwendung geschirmter Kabel besonders wichtig. Hochwertige Kabel übertragen ein qualitativ hochwertiges Bild zum Monitor und reduzieren störende Umgebungssignale. Kabel von geringer Qualität können zu einer schlechten Videoübertragung führen, beispielsweise zu Bildflimmern oder einem vollständigen Ausfall der Bildübertragung.
Anschluss der Kamera
Die Anschlussweise, Vorgehensweise und illustrative Schaltpläne zum Anschluss der Kamera finden Sie in der der Kamera beiliegenden Bedienungsanleitung.
Die Abbildung zeigt ein Beispiel für eine mögliche Anordnung der Kameras am Fahrzeug:
- Monitor
- Seitenkamera oder Kamera zur Überwachung des toten Winkels
- Rückfahrkamera
- Arbeitsscheinwerfer mit Kamera
Technische Daten
Anzahl der Kameras: 2 separate Objektive
Videosystem: AHD / NTSC
Auflösung: 1080p
Bildrate: 25 fps
Betrachtungswinkel: 120° pro Kamera
Lichtempfindlichkeit: 0,01 Lux bei LED-Beleuchtung
LED-Beleuchtung: 4 LEDs pro Objektiv
Einstellbereich zwischen den Objektiven: ca. 80°
Stromversorgung: DC 12 V ±1 V, standardmäßig über den Monitor und den 4-PIN-Anschluss
Schutzart: IP69K
Anschluss: 4-PIN
Abmessungen: ca. 136 × 60 × 69 mm
Farbe: Schwarz

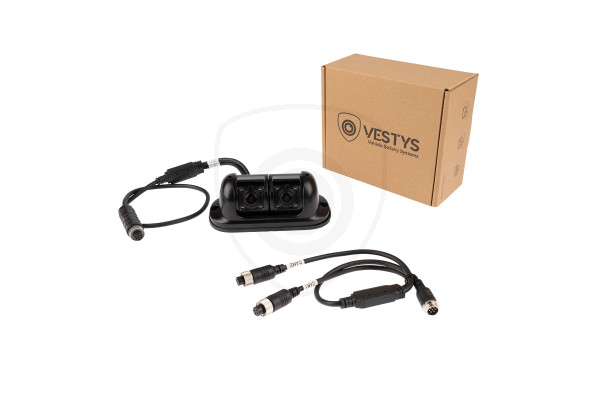

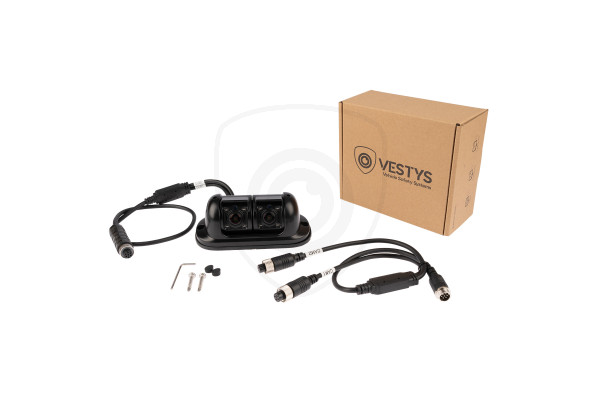

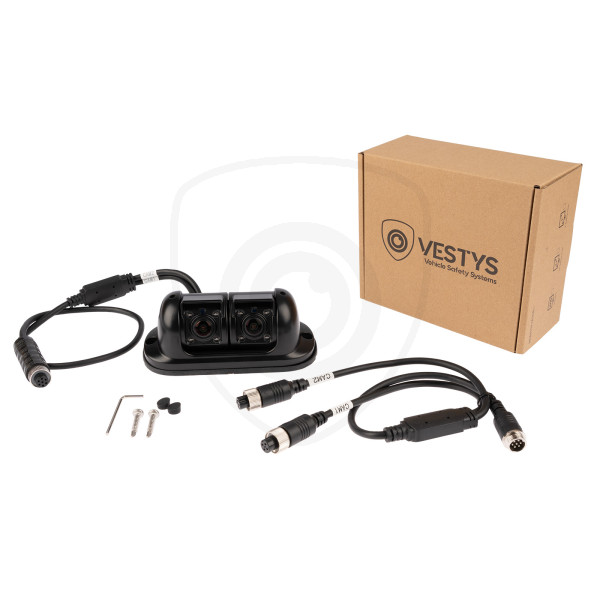

Lieferumfang der Kamera
- 1x VESTYS Dual AHD-Kamera
- 1x Verteiler-/Verbindungskabel für beide Kameras
- 2x Befestigungsschraube
- 2x Abdeckkappe
- 1x Innensechskantschlüssel zur Einstellung und Arretierung der Objektivposition
- 1x Bedienungsanleitung in deutscher Sprache
Wichtige Hinweise vor dem Kauf
Vor der Bestellung empfehlen wir zu überprüfen, ob Ihr Monitor die AHD-Auflösung unterstützt. Um beide Objektive nutzen zu können, muss der Monitor über mindestens zwei Kameraeingänge verfügen oder den Anschluss mehrerer Kameras unterstützen. Wenn die Kamera nicht direkt über den Monitor und den 4-PIN-Anschluss (12 V) mit Strom versorgt wird oder wenn sie in einem Fahrzeug mit einer anderen Spannung, beispielsweise 24 V, angeschlossen wird, muss ein geeigneter DC-DC-Spannungswandler / 12-V-Adapter verwendet werden.
