- Stock: Auf Lager
- Modell: CC-025
Universelle AHD-Kamera mit flexibler Montage
VESTYS VARIO ist eine universelle AHD-Kamera für Situationen, in denen eine klassische Rückfahrkamera aufgrund ihrer Bauform nicht ausreicht. Dank der einstellbaren Position des Kameramoduls und zwei Höhenerweiterungen bietet sie eine flexible Montage an verschiedenen Fahrzeugbereichen. Sie kann als Rückfahr-, Front- oder Seitenkamera verwendet werden und eignet sich auch zur Überwachung des toten Winkels oder enger Bereiche beim Rangieren.

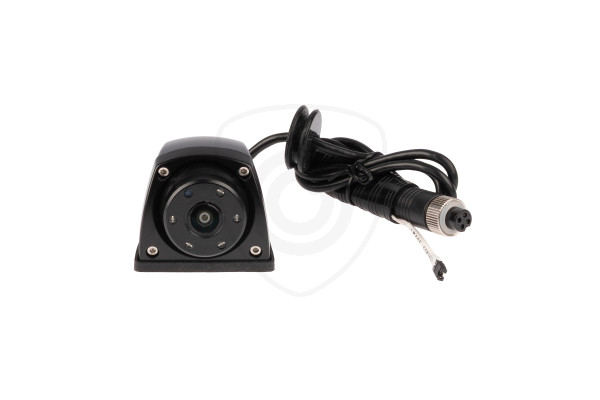

Sie verfügt über eine aerodynamische Form, die für eine bessere Luftströmung sorgt und gleichzeitig die Widerstandsfähigkeit gegen aufgewirbelte Gegenstände von der Fahrbahn erhöht. Die Wasserdichtigkeit der Kamera entspricht dem Standard IP69K, wodurch die Kamera auch gegen Hochdruckwasser geschützt ist. Rund um die Kameraoptik sind 5 IR-Dioden integriert, die die Sicht bei schlechten Lichtverhältnissen verbessern.
Die Kamera ist in hoher AHD-Auflösung (1080p) erhältlich, die ein schärferes Bild mit mehr Details bietet. Dank der detaillierteren Darstellung erkennen Sie Objekte in der Umgebung deutlicher und können unerwünschte Kollisionen leichter vermeiden. Die AHD-Kamera kann nur an einen hochauflösenden Monitor bzw. einen Monitor mit Unterstützung für AHD-Kameras angeschlossen werden, die Sie auch in unserem Sortiment finden.
Die universelle VARIO-Kamera eignet sich für:
- Überwachung der seitlichen Bereiche des Fahrzeugs
- Überwachung des toten Winkels während der Fahrt
- Überwachung des Bereichs hinter dem Fahrzeug
- Überwachung des Bereichs vor dem Fahrzeug
- Als Kamera für Anhänger und Auflieger
- Und weitere Anwendungen – abhängig von den Befestigungs- und Positionierungsmöglichkeiten der Kamera

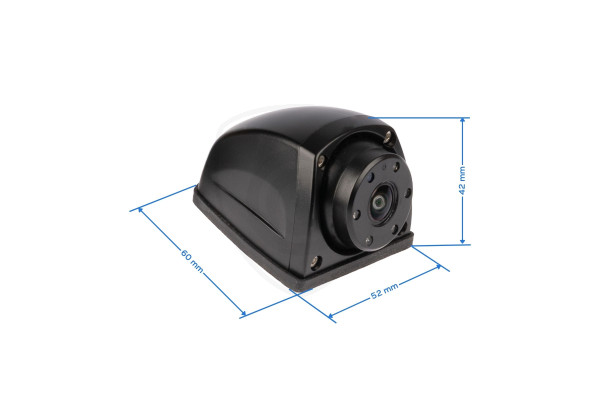

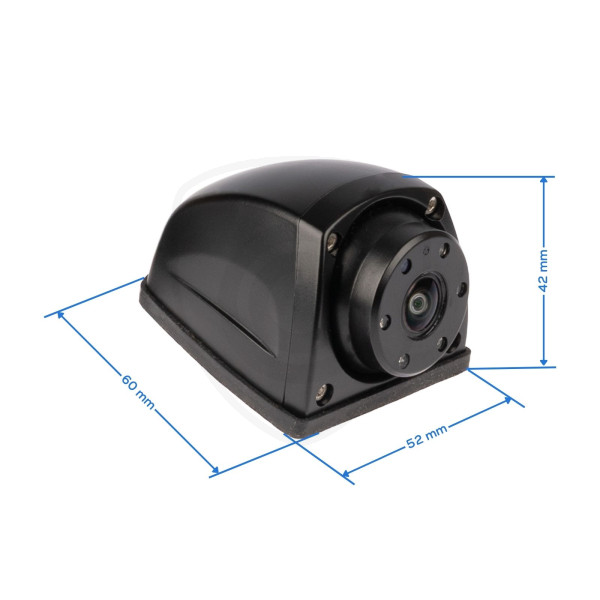

Die Kamera selbst hat ungefähre Abmessungen von 52 × 60 × 42 mm. Mit den mitgelieferten Erweiterungen kann die Montagehöhe um 25 mm oder 50 mm erhöht werden. Die Dichtung zwischen Kamera bzw. Erweiterung und Fahrzeugoberfläche erhöht die Montagehöhe zusätzlich um etwa 2 mm.
VESTYS VARIO verwendet das AHD-Bildformat und einen Sensor mit einer effektiven Auflösung von 1920 × 1080 Pixeln. Dadurch liefert die Kamera ein detailreiches Bild für die tägliche Überwachung des Fahrzeugumfelds. Zum Anschluss an einen kompatiblen Monitor oder ein Kamerasystem wird ein 4-PIN-Stecker verwendet.
Zwei Erweiterungen für verschiedene Montagemöglichkeiten
Der Hauptvorteil der VESTYS VARIO Kamera ist die Möglichkeit, die Montage an das jeweilige Fahrzeug und die gewünschte Aufnahmerichtung anzupassen. Die Kamera muss nicht ausschließlich in der klassischen Position am Fahrzeugheck montiert werden. Dank des drehbaren Kameramoduls kann sie auch in einer anderen Position angebracht und anschließend in die gewünschte Richtung ausgerichtet werden.

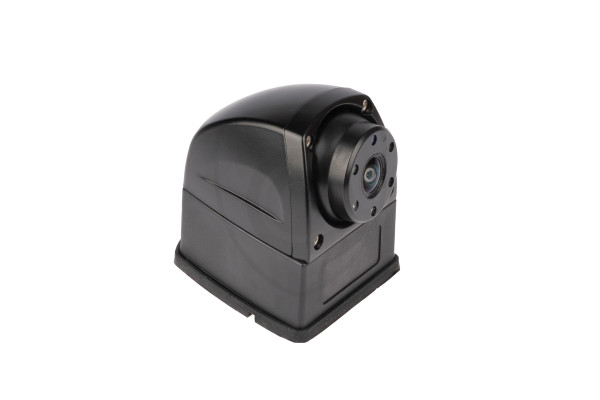

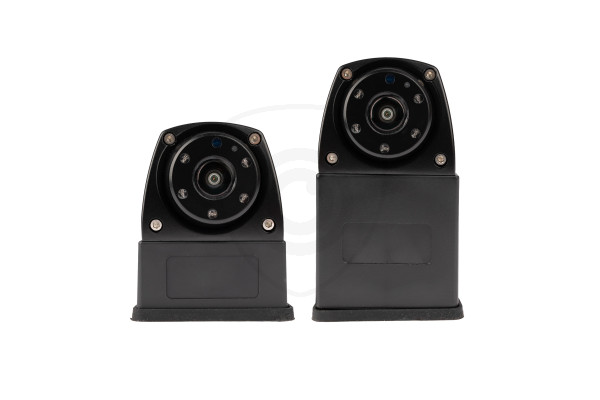

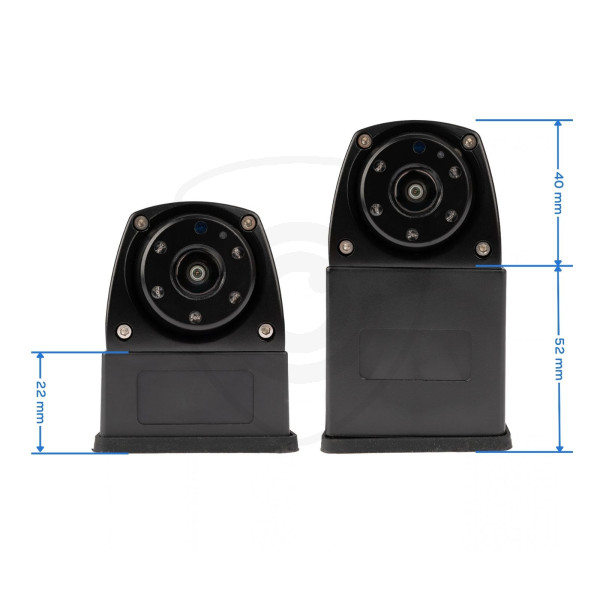

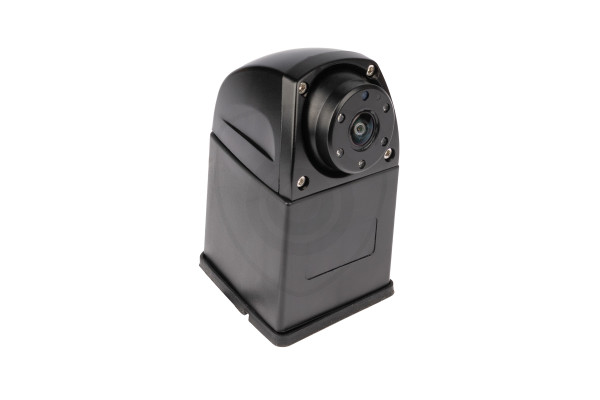

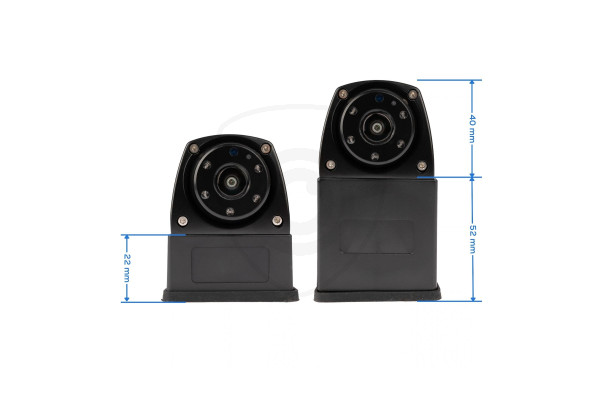

Im Lieferumfang befinden sich zwei Montageerweiterungen mit einer Höhe von 25 mm und 50 mm. Die Kamera kann daher direkt am Fahrzeug montiert oder je nach gewünschter Höhe und Montageposition mit einer der Erweiterungen verwendet werden. Die Erweiterungen sind beispielsweise praktisch, wenn die Kamera über eine Karosseriekante oder ein anderes Hindernis hinausgeführt werden muss. Die Dichtung erhöht die Montagehöhe um weitere ca. 2 mm.
Einstellbare Position des Kameramoduls
Um die Position des Kameramoduls zu ändern, müssen lediglich mit dem mitgelieferten Innensechskantschlüssel die vier Schrauben an der Vorderseite der Kamera gelöst werden. Anschließend kann das Modul in die gewünschte Position gedreht und durch erneutes Festziehen der Schrauben sicher fixiert werden. Diese Lösung ermöglicht die Anpassung der Kamera an verschiedene Montagearten und -positionen, ohne dass das Bild falsch ausgerichtet ist.
VESTYS VARIO kann auch an der Fahrzeugseite montiert werden. Die Kamera kann dadurch Bereiche überwachen, die der Fahrer weder direkt noch über die Rückspiegel einsehen kann. Sie eignet sich beispielsweise zur Überwachung des toten Winkels, des Bereichs entlang des Fahrzeugs oder enger Stellen, in die rückwärts gefahren oder rangiert werden muss. Besonders Fahrer von Transportern, Wohnmobilen, Lkw und anderen größeren Fahrzeugen profitieren von dieser Einsatzmöglichkeit.
Die Kamera ist für die Außenmontage vorgesehen und verfügt über die hohe Schutzart IP69K. Dadurch eignet sie sich auch für Fahrzeugbereiche, die Wasser, Staub und anspruchsvollen Bedingungen im Straßen- und Arbeitseinsatz ausgesetzt sind.
Breiter 130° Blickwinkel und IR-Beleuchtung
Die Kamera bietet einen horizontalen Blickwinkel von 130° und erfasst dadurch einen breiten Bereich hinter, vor oder neben dem Fahrzeug. Der breite Blickwinkel unterstützt beim Rückwärtsfahren, Parken und Rangieren und bietet dem Fahrer einen besseren Überblick über die unmittelbare Fahrzeugumgebung.

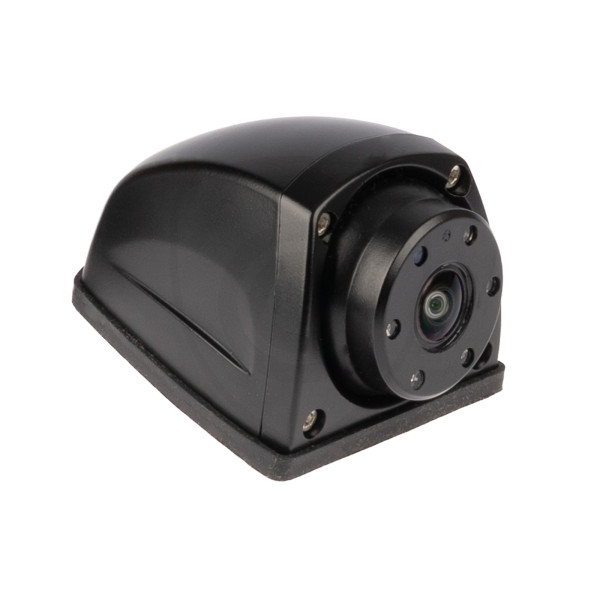

Rund um das Objektiv befinden sich 5 Infrarot-LEDs, die die Bildaufnahme bei schlechten Lichtverhältnissen und Dunkelheit unterstützen. Dadurch eignet sich die Kamera auch für Arbeits- und Nutzfahrzeuge, die nachts oder in schlecht beleuchteten Bereichen eingesetzt werden.
VESTYS VARIO muss nicht nur als Rückfahr- oder Seitenkamera verwendet werden. Sie kann auch als Frontkamera zur Überwachung des Bereichs vor dem Fahrzeug eingesetzt werden. Mithilfe der Steuerleitung kann die Bildausrichtung entsprechend der Verwendung der Kamera geändert werden. Die Änderung der Bildausrichtung über die Steuerleitung muss bei von der Stromversorgung getrennter Kamera erfolgen. Nach der Änderung kann die Kamera wieder angeschlossen werden.
Sicherer Anschluss der Kamera

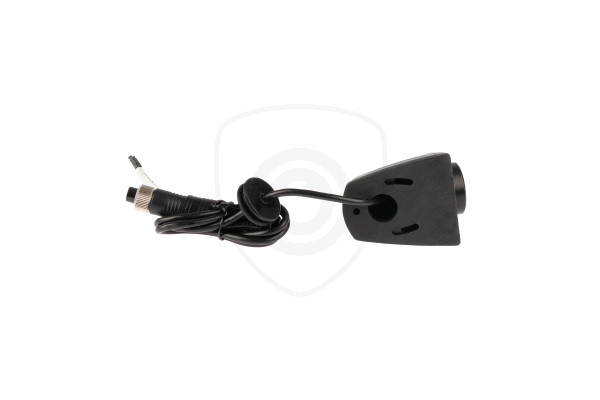

Der Kameraausgang erfolgt über ein abgeschirmtes Kabel mit 4-PIN-Stecker (Buchse). Der Kamerastecker ist mit einer Dichtung ausgestattet und wird durch Verschrauben mit dem Verlängerungskabel verbunden. Wenn Sie die Kamera an einen Monitor ohne 4-PIN-Anschluss anschließen möchten, empfehlen wir die Verwendung eines geeigneten Adapterkabels aus unserem Sortiment.
VESTYS VARIO unterstützt eine Versorgungsspannung von DC 12–24 V. Dadurch eignet sie sich für ein breites Spektrum an Pkw, Nutzfahrzeugen, Wohnmobilen und Lkw mit kompatiblem AHD-Monitor oder Kamerasystem.
Funktionen und Parameter der Kamera:
Kameraauflösung:
Die Kamera ist in der analogen hochauflösenden Variante AHD 1080p erhältlich. Eine Kamera mit AHD-Auflösung kann nur an einen hochauflösenden Monitor bzw. einen Monitor mit Unterstützung für AHD-Kameras angeschlossen werden.
Hinweis: Die meisten modernen Android-Radios unterstützen Kameras mit AHD-Auflösung. Wenn Sie sich jedoch nicht sicher sind, überprüfen Sie diese Information beim Hersteller oder wenden Sie sich an unseren technischen Support.
Hochwertige Optik und Weitwinkelaufnahme:
Die äußere und innere Linse der Rückfahrkamera besteht aus Glas, was eine präzise Bilddarstellung und Widerstandsfähigkeit gegen mechanische Beschädigungen gewährleistet. Die Kamera erfasst mit einem Blickwinkel von bis zu 130° nahezu den gesamten Parkbereich.
Wasserdichtigkeit:
Die Kamera verfügt über eine hohe Wasserdichtigkeit nach IP69K (vollständiger Staubschutz und Beständigkeit gegen Hochdruckwasser).
Robuste Ausführung:
Die Kamera ist nicht nur dank ihres Metallgehäuses, sondern auch durch die Fertigungstechnologie und moderne Materialien besonders robust und widerstandsfähig, wie beispielsweise hochwertige Dichtungen, eine doppelte Oberflächenbeschichtung und Edelstahlschrauben mit Korrosionsschutz, die die Lebensdauer der Kamera verlängern.
Abgeschirmte Kabel:
Für die Kamera bieten wir verschiedene Längen abgeschirmter Kabel an. Da die Signalübertragung über eine relativ lange Kabelstrecke erfolgt, ist die Verwendung abgeschirmter Kabel wichtig. Hochwertige Kabel übertragen ein qualitativ hochwertiges Bild zum Monitor und reduzieren störende Signale aus der Umgebung. Kabel von geringer Qualität können zu einer schlechten Videoübertragung führen, z. B. Flackern oder vollständigem Bildausfall.
Anschluss der Kamera
Informationen zum Anschluss, zur Vorgehensweise und illustrative Schaltpläne für den Anschluss der Kamera finden Sie in der der Kamera beiliegenden Bedienungsanleitung.
Die Abbildung zeigt einen Vorschlag für die mögliche Anordnung der Kameras am Fahrzeug:
- Monitor
- Seitenkamera oder Kamera zur Überwachung des toten Winkels
- Rückfahrkamera
- Arbeitsscheinwerfer mit Kamera

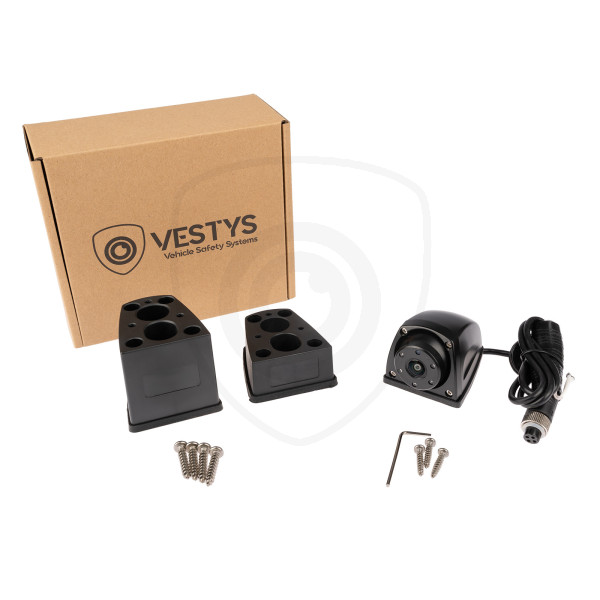

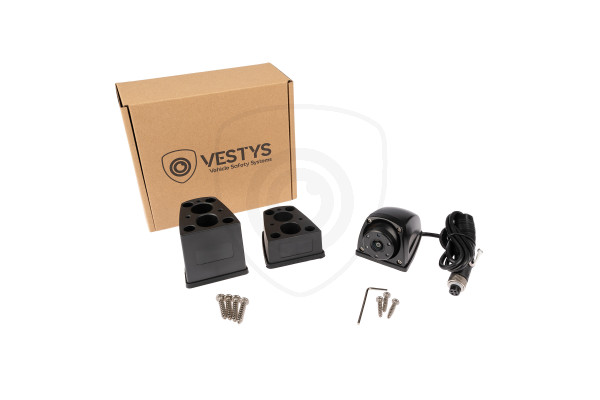

Lieferumfang der Kamera
- VESTYS VARIO AHD Kamera
- 25-mm-Erweiterung + Montageschrauben
- 50-mm-Erweiterung + Montageschrauben
- Dichtungsunterlagen
- Innensechskantschlüssel
- Montageschrauben für die Kamera
- Ausführliche Bedienungsanleitung in deutscher Sprache
VOR DEM KAUF:
Wenn Sie sich bei der Auswahl der Kamera nicht sicher sind, wenden Sie sich gerne an unseren technischen Support. Wir beraten Sie bei der Auswahl sowie bei der geeigneten Positionierung oder beim Anschluss der Kamera. Für eine schnellere Rückmeldung schreiben Sie uns eine E-Mail an info@vestys.at und beschreiben Sie Ihr Anliegen. Idealerweise senden Sie auch Fotos des Fahrzeugs mit. Wir werden uns schnellstmöglich bei Ihnen melden und gemeinsam versuchen, eine geeignete Lösung zu finden.
SICHERHEITSHINWEIS:
Trotz der einfachen Installation empfehlen wir, diese Art von Gerät von einem qualifizierten Techniker installieren zu lassen. Dadurch vermeiden Sie mögliche Sach- oder Personenschäden.
