- Stock: Auf Lager
- Modell: CC-020
Verstellbare Universalkamera VESTYS FLEX

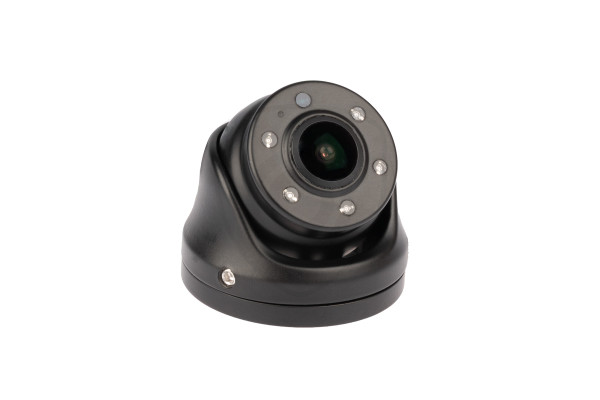

VESTYS FLEX ist eine kompakte universelle AHD-Kamera, die für eine maximal flexible Montage am Fahrzeug entwickelt wurde. Ihr größter Vorteil ist die kugelgelagerte Kameraeinheit, die praktisch in jede beliebige Richtung ausgerichtet werden kann. Dadurch können Sie die Kamera an verschiedenen Stellen montieren und die Optik anschließend exakt auf den Bereich ausrichten, den Sie überwachen möchten.
Die Kamera bietet einen weiten Blickwinkel von 140°, AHD-Bild, 5 LEDs für Aufnahmen bei schlechten Lichtverhältnissen sowie die Möglichkeit, zwischen normalem und gespiegeltem Bild umzuschalten. Die robuste Ausführung mit IP69 ermöglicht den Einsatz sowohl im Innenraum als auch an den Außenbereichen des Fahrzeugs.
VESTYS FLEX eignet sich als Rückfahrkamera, Frontkamera, Seitenkamera oder Zusatzkamera für Transporter, Lkw, Busse, Wohnmobile, Arbeits- und Landmaschinen. Ebenso eignet sie sich zur Überwachung des Innenraums, wenn Staub- und Wasserbeständigkeit erforderlich sind.
Die Innenraumkamera Vestys Inside eignet sich für:
Durch die variable Ausrichtung ist VESTYS FLEX eine universelle Lösung für unterschiedliche Kamerasysteme in Fahrzeugen. Je nach Montageort und Einstellung können Sie sie als Rückfahrkamera, Seitenkamera, Frontkamera oder Zusatzkamera zur Überwachung eines ausgewählten Bereichs rund um oder im Fahrzeug verwenden.
- Rückfahrkamera
- Seitenkamera am Fahrzeug
- Frontkamera
- Kamera zur Überwachung des Fahrzeugumfelds
- Kamera zur Überwachung des Fahrzeuginnenraums
- Kamera zur Überwachung des Laderaums
- Kamera für Transporter und Lkw
- Kamera für Busse und Wohnmobile
- Kamera für Arbeits- und Landmaschinen

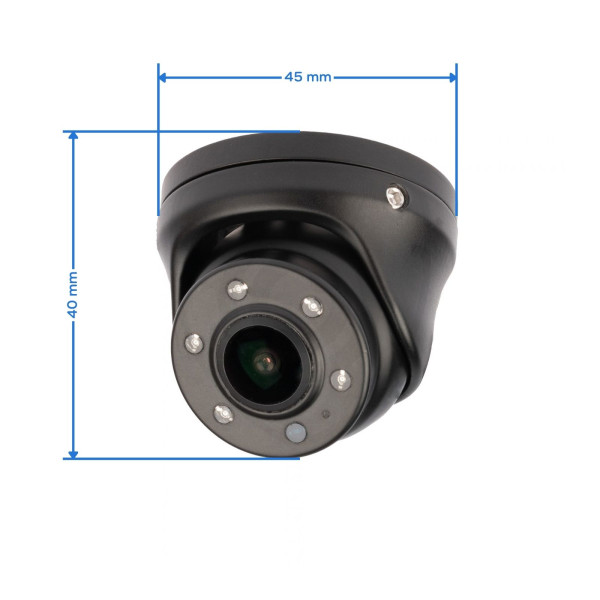

Kompakte Abmessungen für eine unauffällige Montage

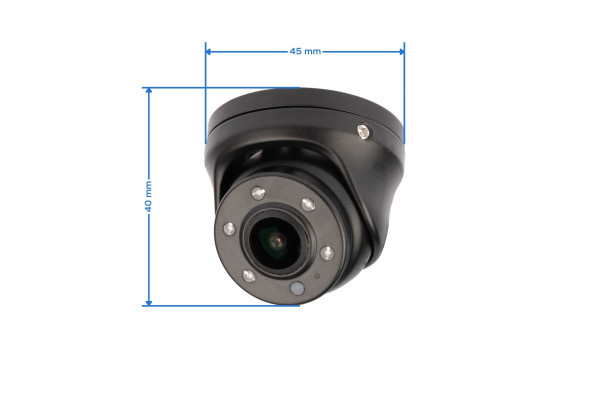

Die Kamera hat ungefähre Abmessungen von nur 45 × 40 mm, sodass sie wenig Platz benötigt und sich auch für Montageorte eignet, an denen eine klassische größere Rückfahrkamera zu auffällig wäre.
Die kompakten Abmessungen in Kombination mit der kugelgelagerten Kameraeinheit ermöglichen den Einsatz von VESTYS FLEX an einer Vielzahl von Fahrzeugen und die Anpassung ihrer Position an die jeweiligen Montagebedingungen.

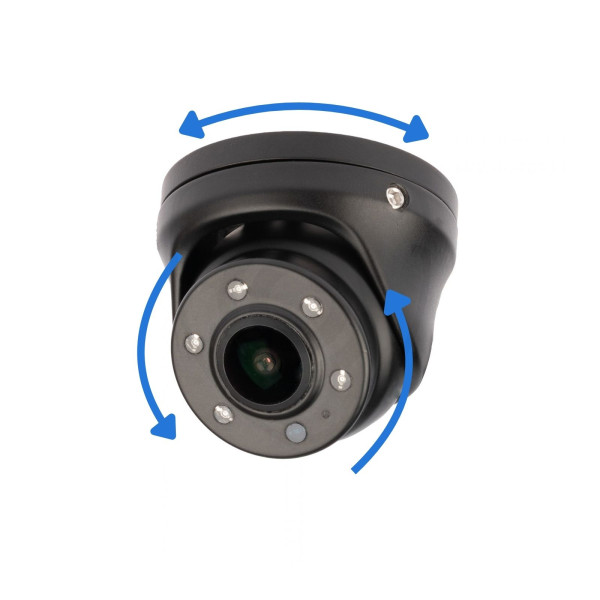

Kugelgelenk für maximal flexible Ausrichtung

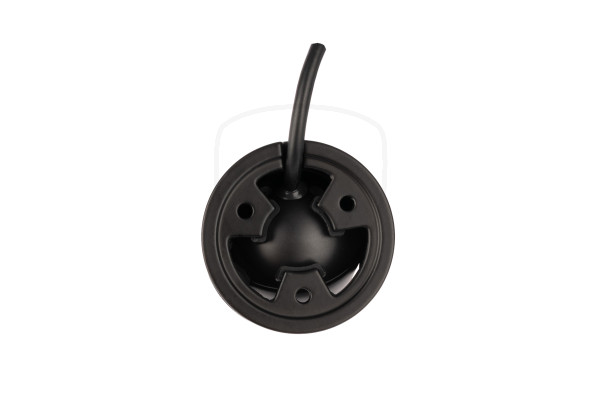

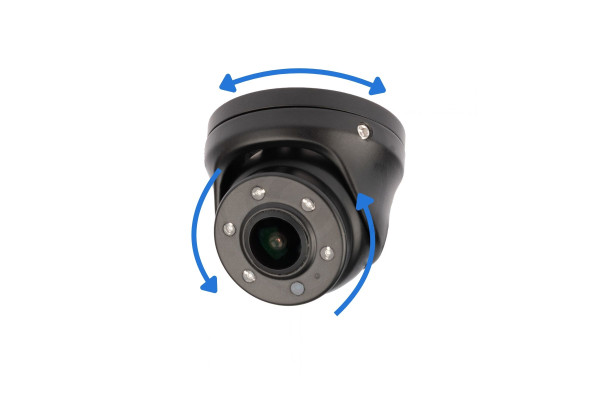

VESTYS FLEX ist so konzipiert, dass Sie sie praktisch in jede beliebige Richtung ausrichten können. Die Kamera besteht aus einer Montagebasis und dem Kameragehäuse mit einer kugelgelagerten Kameraeinheit.
Zunächst wird die Basis mit den drei mitgelieferten Montageschrauben fest an der gewählten Stelle am Fahrzeug befestigt. Anschließend wird das Kameragehäuse mit drei Schrauben an dieser Basis befestigt.
Die Kameraeinheit selbst hat eine kugelförmige Form und ist beweglich im Kameragehäuse gelagert. Dadurch kann sie praktisch in jede beliebige Position geneigt und gedreht werden – einschließlich einer Ausrichtung des Objektivs „kopfüber“. So lässt sich die Kamera einfach an Montageort und -ausrichtung anpassen, ohne auf eine fest vorgegebene Position beschränkt zu sein.
Nach dem Ausrichten des Objektivs auf die gewünschte Stelle wird seine Position mit einer kleinen Schraube auf der Rückseite des Kameragehäuses fixiert. Anschließend bleibt die Kamera fest eingestellt und erfasst genau den Bereich, auf den sie bei der Montage ausgerichtet wurde.
Diese Lösung erweitert die Einsatzmöglichkeiten von VESTYS FLEX erheblich. Je nach Bedarf kann die Kamera auf einer horizontalen, vertikalen oder einer anderen geeigneten Fläche montiert und anschließend korrekt ausgerichtet werden.

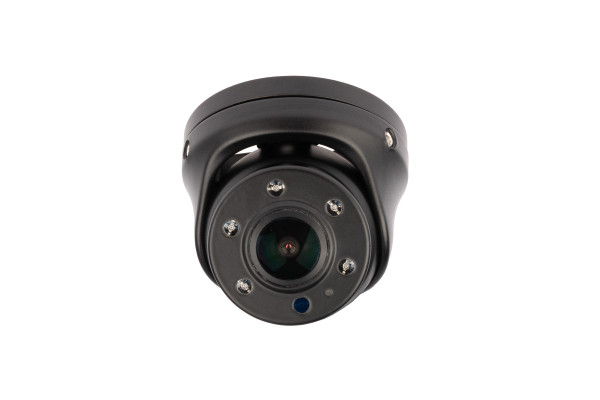

Weiter 140° Blickwinkel
Das Kameraobjektiv bietet einen Betrachtungswinkel von 140°, wodurch die Kamera einen großen Bereich vor dem Objektiv erfassen kann. Der Fahrer erhält so einen guten Überblick über den Bereich, auf den die Kamera ausgerichtet ist.
Der weite Blickwinkel ist praktisch beim Einsatz der Kamera zum Rückwärtsfahren, zur Überwachung der Fahrzeugseite, des Bereichs vor dem Fahrzeug oder zur Beobachtung der Umgebung bzw. des Innenraums von Arbeits- und Nutzfahrzeugen.
Hochwertiges AHD-Bild
VESTYS FLEX verwendet ein AHD-Videosignal und bietet eine Auflösung von 1080P HD bei 25 fps. Die hohe Bildqualität ermöglicht es, Hindernisse und Details im überwachten Bereich besser zu erkennen.
Hinweis: Eine AHD-Kamera muss an einen Monitor oder ein Anzeigegerät mit Unterstützung für AHD-Signale angeschlossen werden. Ein Monitor ohne AHD-Unterstützung kann das Kamerabild möglicherweise nicht korrekt darstellen.

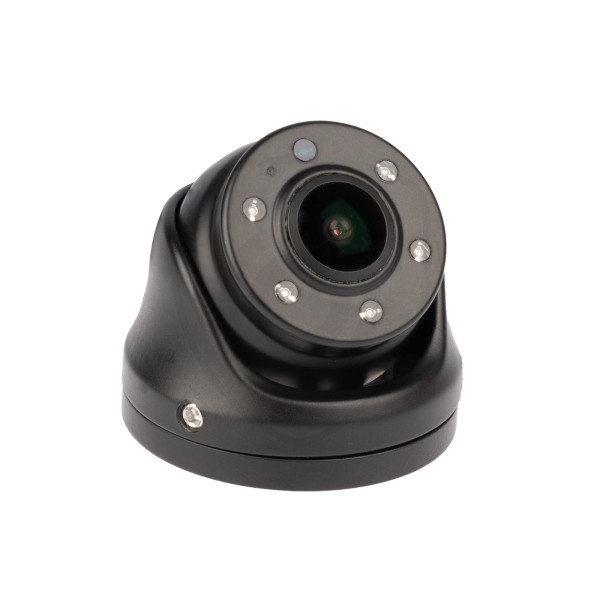

5 LEDs für bessere Sicht bei Dunkelheit
Rund um das Objektiv befinden sich 5 LEDs, die die Kamera bei Aufnahmen in der Dunkelheit und bei schlechten Lichtverhältnissen unterstützen.
Die Kamera erreicht eine Lichtempfindlichkeit von 0,01 Lux und eignet sich dadurch sowohl für den Einsatz am Tag als auch bei ungünstigen Lichtverhältnissen.
Zuverlässiger Anschluss

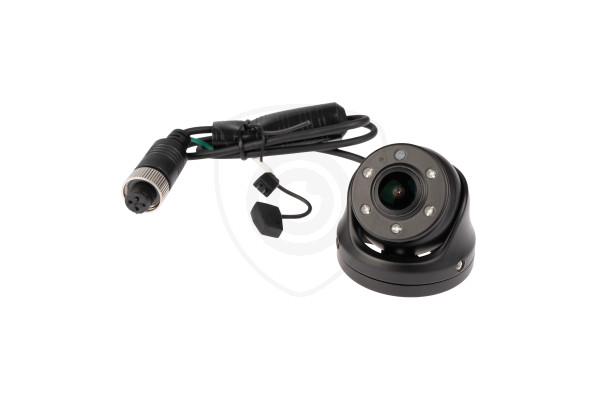

Aus der Kamera führt ein abgeschirmtes Kabel mit 4-Pin-Stecker heraus. Nach dem Anschluss an das Verlängerungskabel wird der Stecker verschraubt, und dank der Dichtung ist die Verbindung wasserdicht. In unserem Sortiment finden Sie 4-Pin-Verlängerungskabel in den Längen 5 m, 10 m, 15 m, 20 m und 25 m. Wenn Sie die Kamera mit einem Monitor verbinden möchten, der einen anderen als einen 4-Pin-Anschluss besitzt, empfehlen wir ein passendes Adapterkabel aus unserem Sortiment.
Die Kamera ist für eine Stromversorgung mit 12 V DC ±1 V direkt vom Monitor vorgesehen. Vor dem Anschluss müssen daher die Versorgungsspannung und die Kompatibilität des verwendeten Monitors oder Kamerasystems überprüft werden.
Wenn jedoch ein Monitor oder Kamerasystem verwendet wird, das am Kameraausgang keine 12 V bereitstellt, oder wenn die Kamera in einem Fahrzeug mit einer anderen Spannung, beispielsweise 24 V, angeschlossen wird, muss ein geeigneter DC-DC-Wandler / 12-V-Adapter verwendet werden.
Schließen Sie die Kamera nicht direkt an eine höhere Spannung als 12 V an. Vor der Montage empfehlen wir, die Ausgangsspannung des Monitors oder des Stromkreises zu überprüfen, an den die Kamera angeschlossen wird.
Normales oder gespiegeltes Bild
An der Kameraverkabelung befindet sich eine Steuerleitung, über die zwischen normaler und gespiegelter Bilddarstellung gewählt werden kann. So können Sie die Darstellung an den jeweiligen Einsatzzweck und Montageort der Kamera am Fahrzeug anpassen.
Das gespiegelte Bild eignet sich besonders bei Verwendung der Kamera als Rückfahrkamera, da die Darstellung der Sicht in einen Rückspiegel ähnelt. Bei Verwendung der Kamera vorne oder für andere Überwachungszwecke kann die normale Darstellung gewählt werden.
Robuste Ausführung für die Außenmontage
VESTYS FLEX ist auch für die Montage an den Außenbereichen des Fahrzeugs geeignet. Die Kamera erreicht die Schutzart IP69 und ist so konstruiert, dass sie Wasser, Staub und üblichen Verschmutzungen standhält, denen sie während des Fahrzeugbetriebs ausgesetzt ist.
Dank der robusten Konstruktion kann sie an Pkw und Nutzfahrzeugen, Lkw, Bussen, Wohnmobilen sowie Arbeits- und Landmaschinen eingesetzt werden.
Funktionen und Parameter der Kamera:
Kameraauflösung:
Die Kamera ist in der Variante mit analoger hoher Auflösung (AHD) 1080p erhältlich. Eine Kamera mit AHD-Auflösung kann nur an einen hochauflösenden Monitor bzw. an einen Monitor mit Unterstützung für AHD-Kameras angeschlossen werden.
Hochwertige Optik und Weitwinkelaufnahme:
Die äußere und innere Linse der Rückfahrkamera besteht aus Glas, was eine präzise Bilddarstellung und Widerstandsfähigkeit gegen mechanische Beschädigungen gewährleistet. Die Kamera erfasst nahezu die gesamte Parkfläche in einem Winkel von bis zu 140°.
Wasserdichtigkeit:
Die Kamera besitzt eine hohe Wasserdichtigkeit nach IP69 (vollständige Staubdichtigkeit sowie Beständigkeit gegen Regen und Spritz- bzw. Druckwasser).
Robuste Ausführung:
Für die Konstruktion der Kamera werden moderne Materialien verwendet, die eine lange Lebensdauer gewährleisten. Die Kamera ist zusätzlich widerstandsfähig dank gehärtetem Glas, hochwertiger Dichtungen und Edelstahlschrauben mit korrosionsbeständigen Eigenschaften.
Abgeschirmte Kabel:
Für die Kamera bieten wir abgeschirmte Kabel in verschiedenen Längen an. Da es sich um eine relativ lange Kabelübertragung handelt, ist es wichtig, abgeschirmte Kabel zu verwenden. Kabel mit höherem Qualitätsstandard übertragen ein hochwertiges Bild zum Monitor und reduzieren störende Signale aus der Umgebung. Eine geringe Kabelqualität kann zu einer schlechten Videoübertragung führen (z. B. Flackern, vollständiger Bildausfall usw.).
Anschluss der Kamera
Informationen zum Anschluss, zur Vorgehensweise und illustrative Schaltbilder für den Anschluss der Kamera finden Sie in der Bedienungsanleitung, die der Kamera beiliegt./p>
Die Abbildung zeigt einen Vorschlag für eine mögliche Anordnung der Kameras am Fahrzeug:
- Monitor
- Seitenkamera oder Kamera zur Überwachung des toten Winkels
- Rückfahrkamera
- Arbeitsscheinwerfer mit Kamera

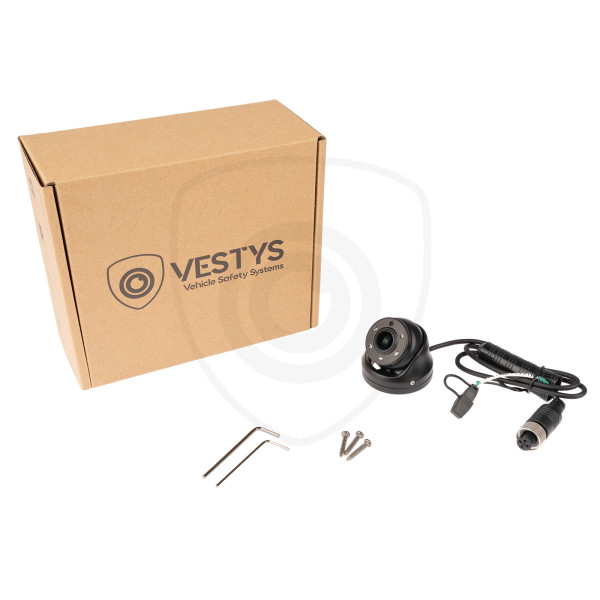

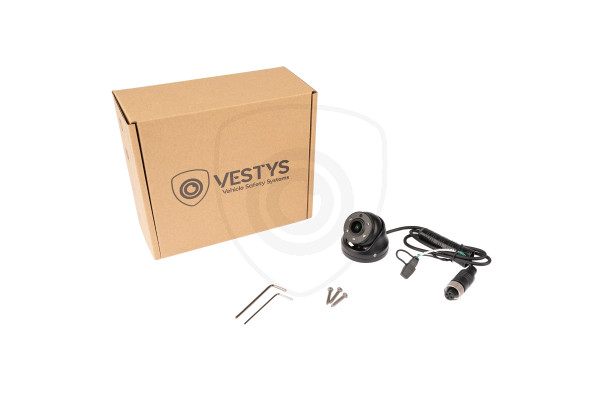

Lieferumfang der Kamera
- schwenkbare Kamera VESTYS FLEX
- Montagebasis
- 3× Montageschraube zur Befestigung der Basis
- 2× Inbusschlüssel
VOR DEM KAUF:
Wenn Sie sich bei der Auswahl der Kamera nicht sicher sind, wenden Sie sich gerne an unseren technischen Support. Wir beraten Sie gerne bei der Auswahl sowie bei der geeigneten Positionierung oder beim Anschluss der Kamera. Für eine schnellere Rückmeldung schreiben Sie uns bitte eine E-Mail an info@vestys.at und beschreiben Sie Ihr konkretes Anliegen. Idealerweise senden Sie auch Fotos des Fahrzeugs mit. Wir werden Sie zeitnah kontaktieren und uns bemühen, gemeinsam mit Ihnen eine passende Lösung zu finden.
SICHERHEITSHINWEIS:
Trotz der einfachen Installation empfehlen wir, diese Art von Gerät von einem qualifizierten Techniker installieren zu lassen. Dadurch lassen sich mögliche Sach- oder Personenschäden vermeiden.
